PXLogic — 开源逻辑分析仪 · PX-Logic 硬件 + PXView 上位机

Why PXLogic

一台仪器，从硬件到 AI 全部打通。

PXLogic 不只是另一台逻辑分析仪——硬件、软件、协议栈与 AI 自动化在同一套开源体系里协同设计。

1 GSa/s 实时采样

32 通道最高 50 MHz 全速采集，窄通道模式可达 1 GSa/s；USB 3.0 SuperSpeed 直连，Stream 模式支持超大深度连续采集。

220+ 协议解码器

基于 sigrok 解码体系，提供 Python 与高性能 C 双引擎：I²C、SPI、UART、CAN-FD、USB、SDIO、JTAG、I²S、Modbus 等开箱即用。

AI 就绪（MCP）

内置 MCP 服务器与 Web Console，Claude Code、Codex 等工具可通过自然语言控制采集、配置触发、读取解码结果。

完全开源

PXView 上位机源码公开于 GitHub，构建于 sigrok / DSView 生态之上。可审计、可定制、可参与共建。

跨平台

基于 Qt6 的原生桌面应用，Windows / Linux / macOS 全平台提供安装包，界面与采集体验保持一致。

自动化测试友好

PXView 无头守护进程 + MCP / WebSocket API + CLI，把信号采集无缝嵌入 CI/CD 与产测流水线。

PXView Software

PXView：把采集现场变成可搜索的工程证据。

开源跨平台上位机，原生支持 PX-Logic 全系硬件，并兼容大量第三方仪器。

采集

LA / DSO / MSO 多模式

逻辑分析仪、示波器与混合信号模式一体；数字与模拟通道同屏对照，热插拔自动重连。

分析

触发 · 滤波 · 测量 · 搜索

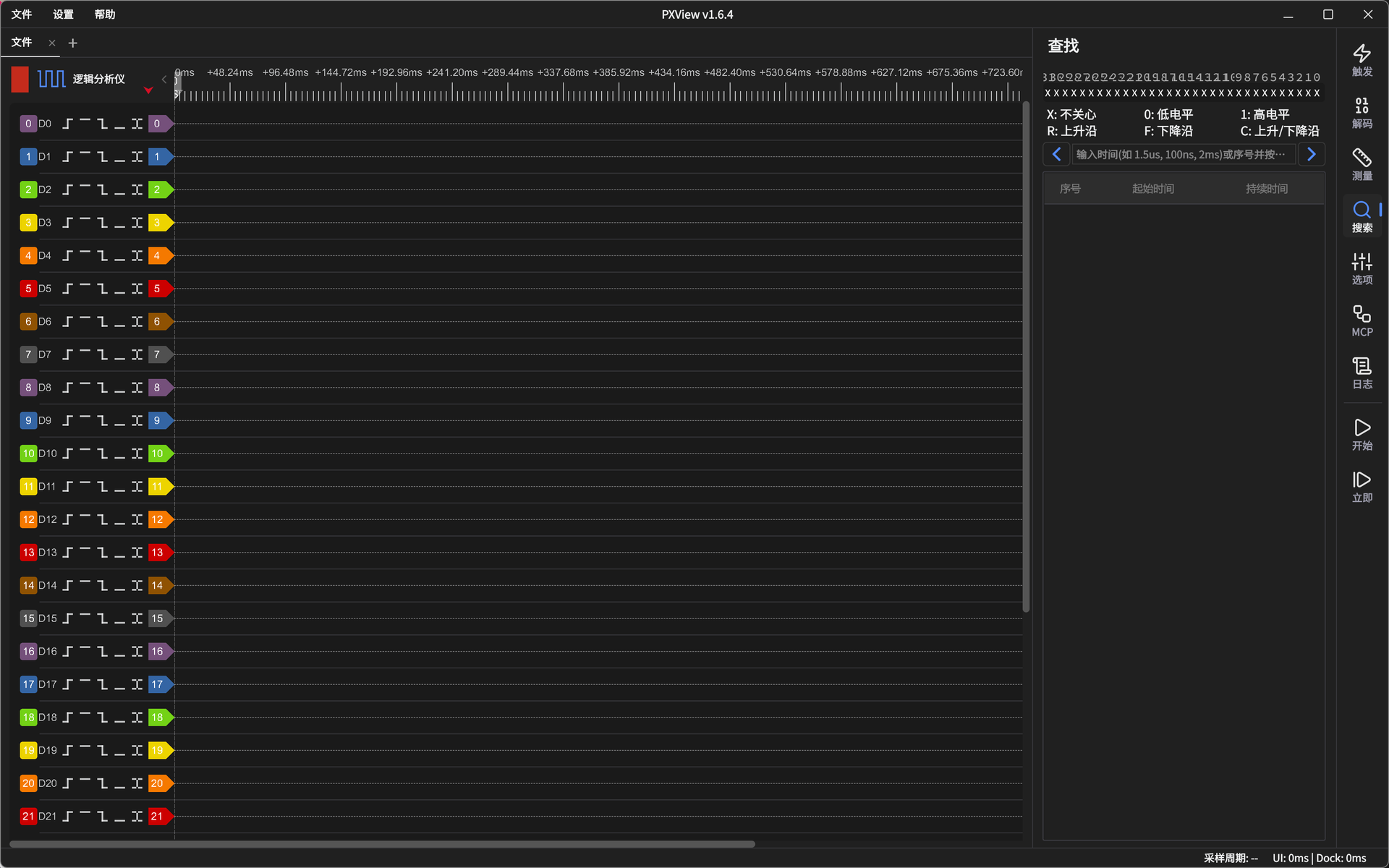

Simple / Advanced / Stage / Serial 触发，毛刺滤波带直方图可视化；跨通道模式搜索最高 10,000 条结果。

解码

双引擎协议栈

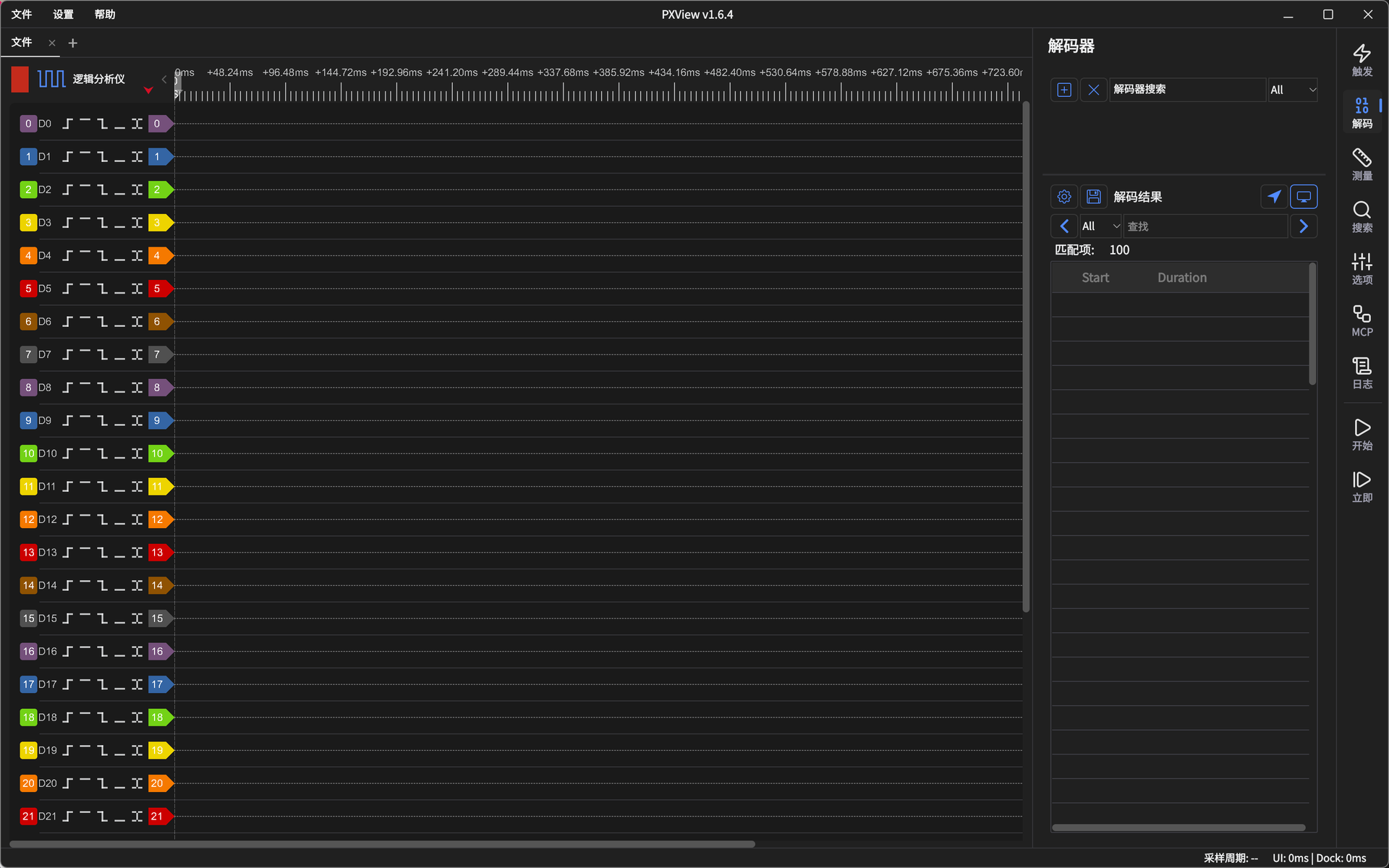

C 高性能引擎与 Python 引擎按需切换，解码层直接叠加在波形轨道上，结果可导出 CSV / Binary。

会话

多会话工作流

独立 Session 保存采集数据、波形视图与解码结果（.pxc），保存、恢复、复盘、对比一气呵成。

AI · 自动化

MCP Server + PXView 无头模式

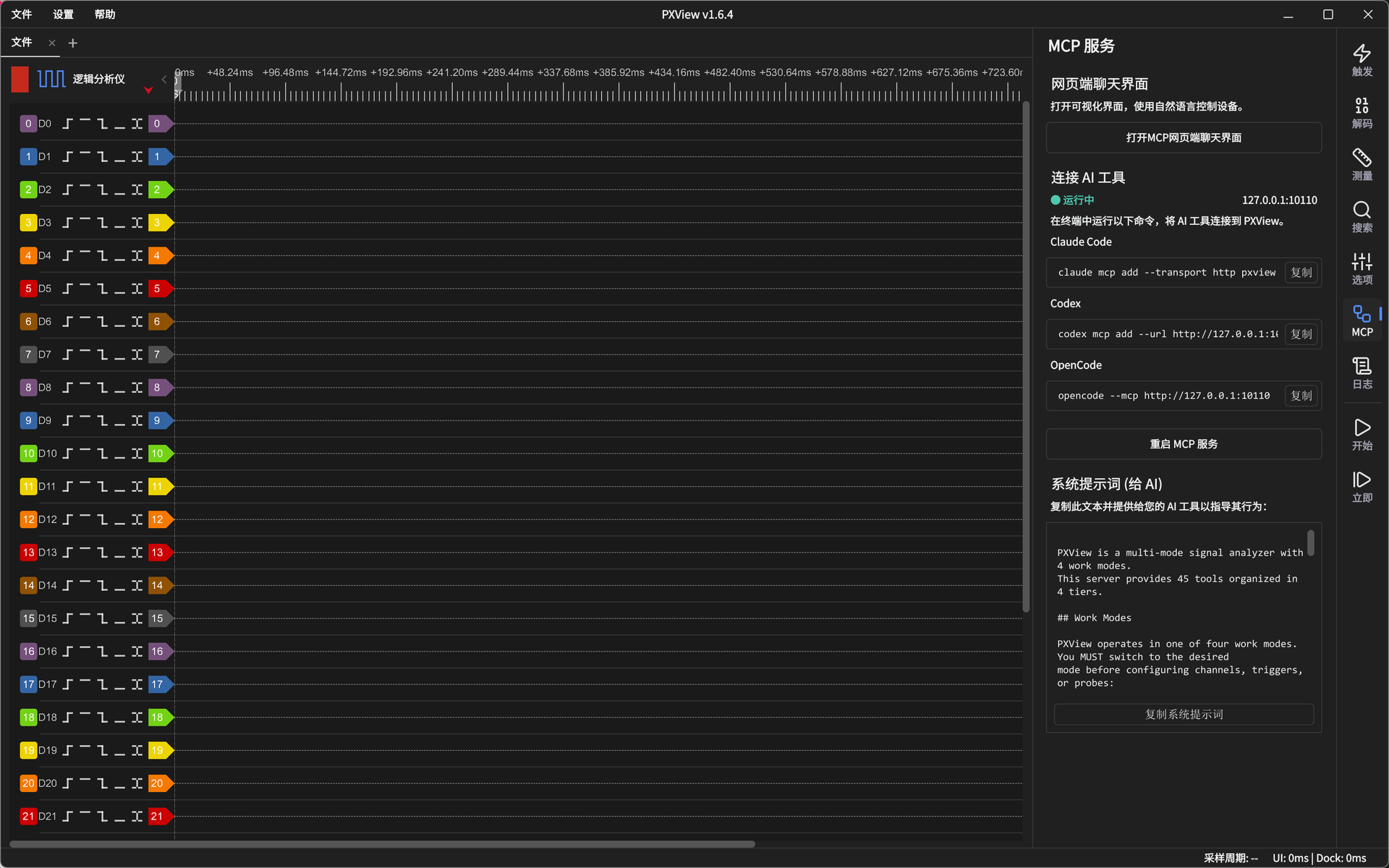

内置 MCP HTTP API（端口 10110）与 WebSocket（端口 10430）。启动 PXView --headless，即可让 AI 工具或测试脚本远程驱动设备、采集信号与解码——同一套 API 同时服务交互分析与自动化产测。

npx -y @pxview/automation connect --host 127.0.0.1 --port 10110

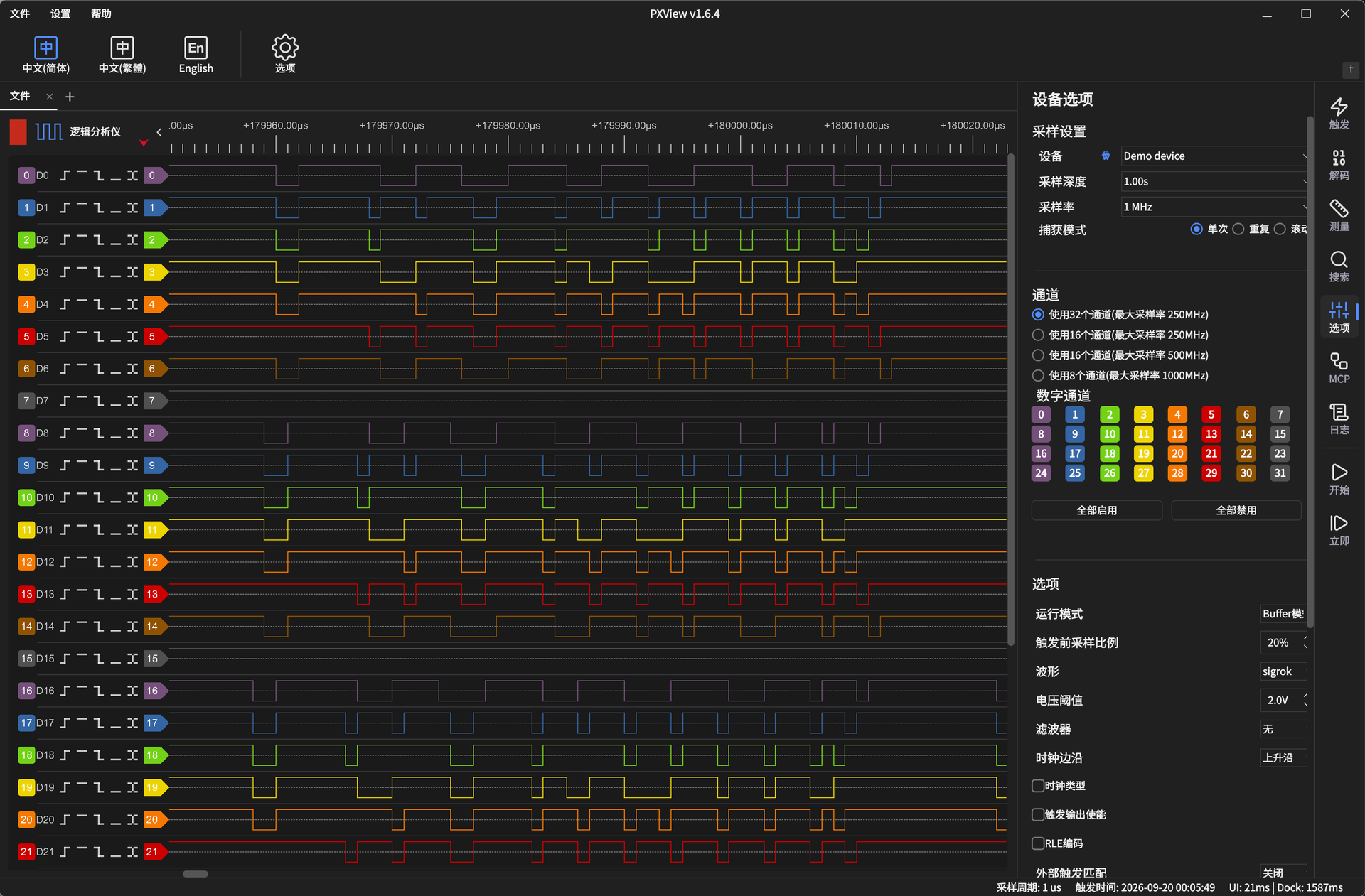

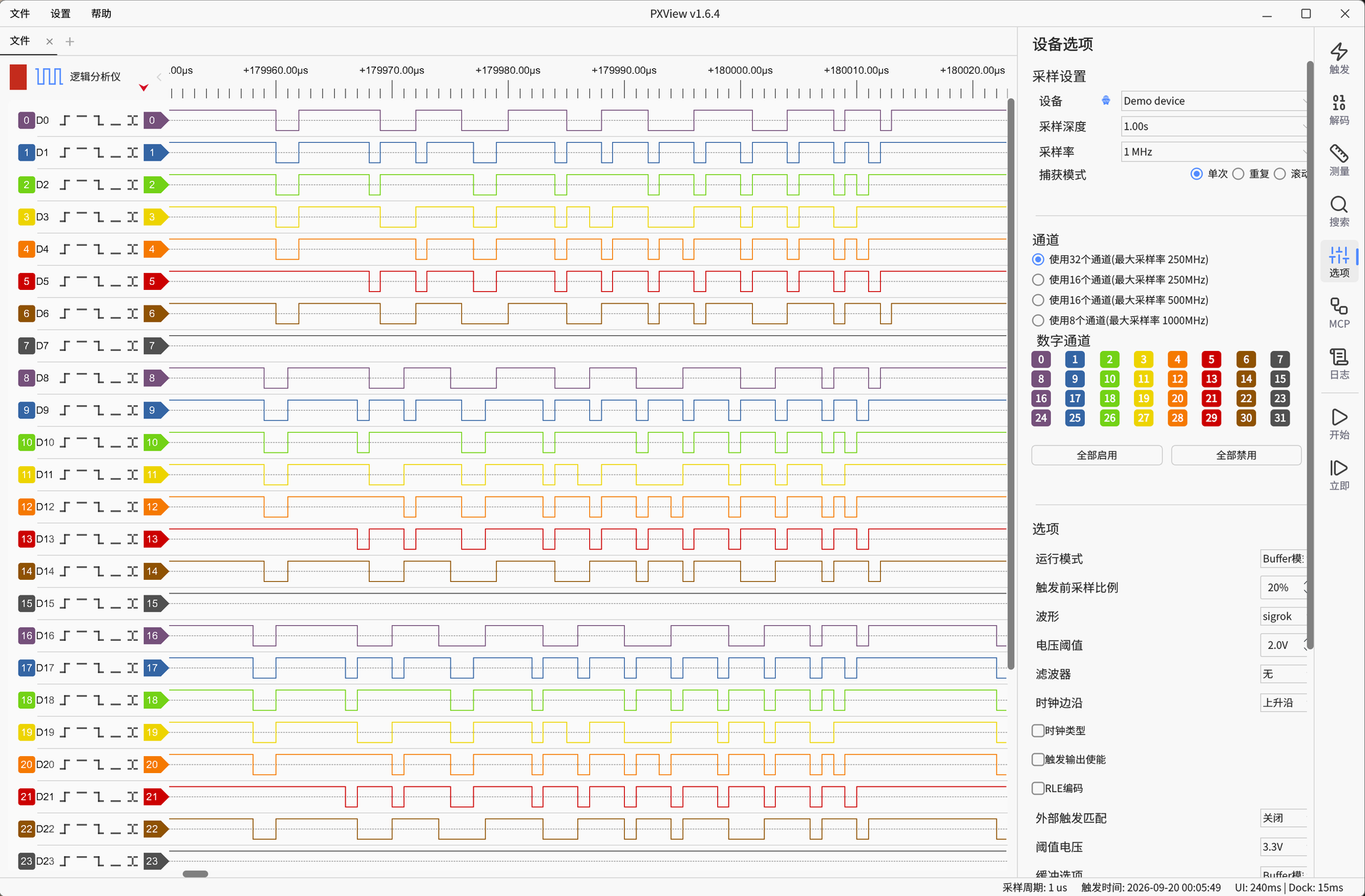

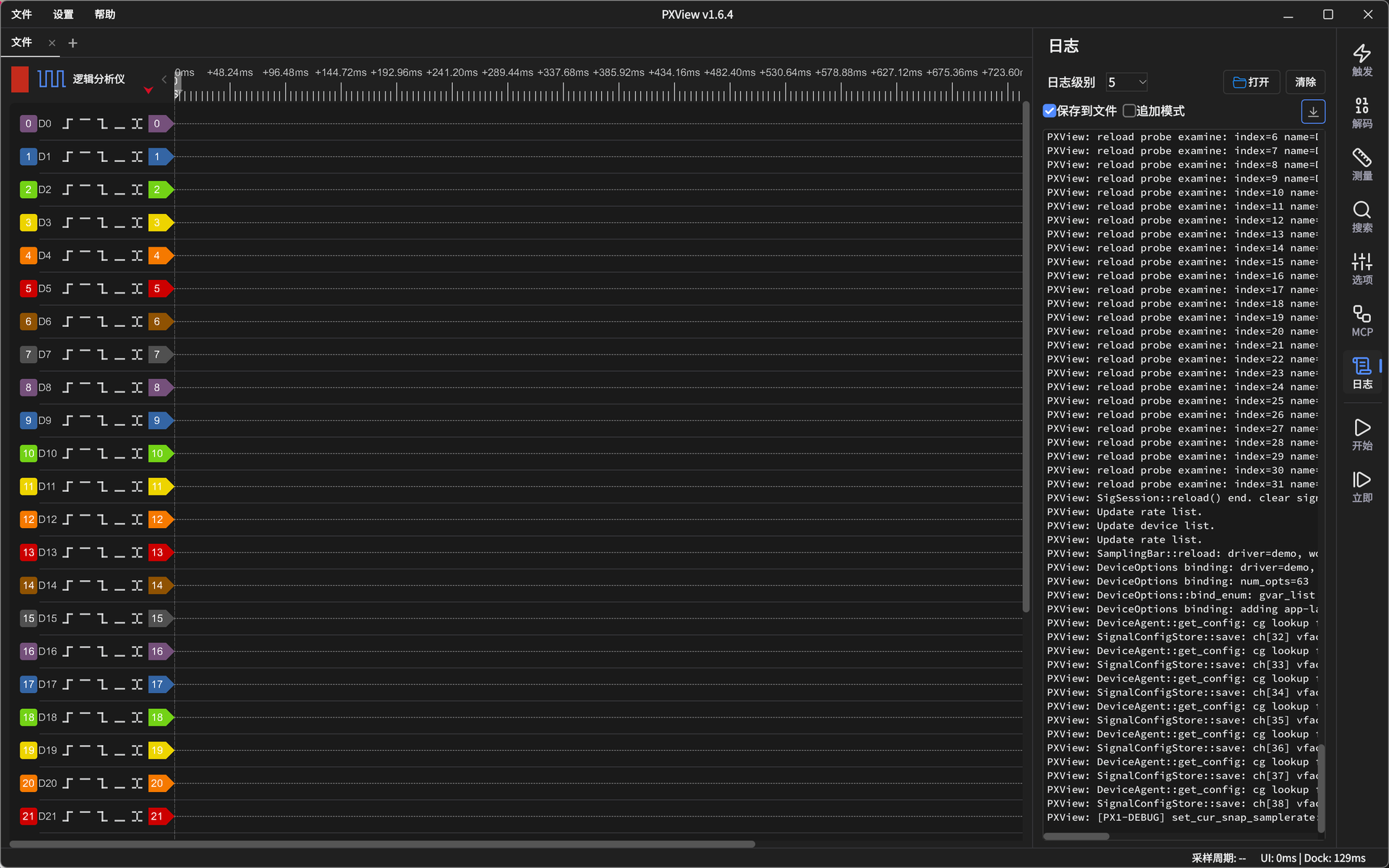

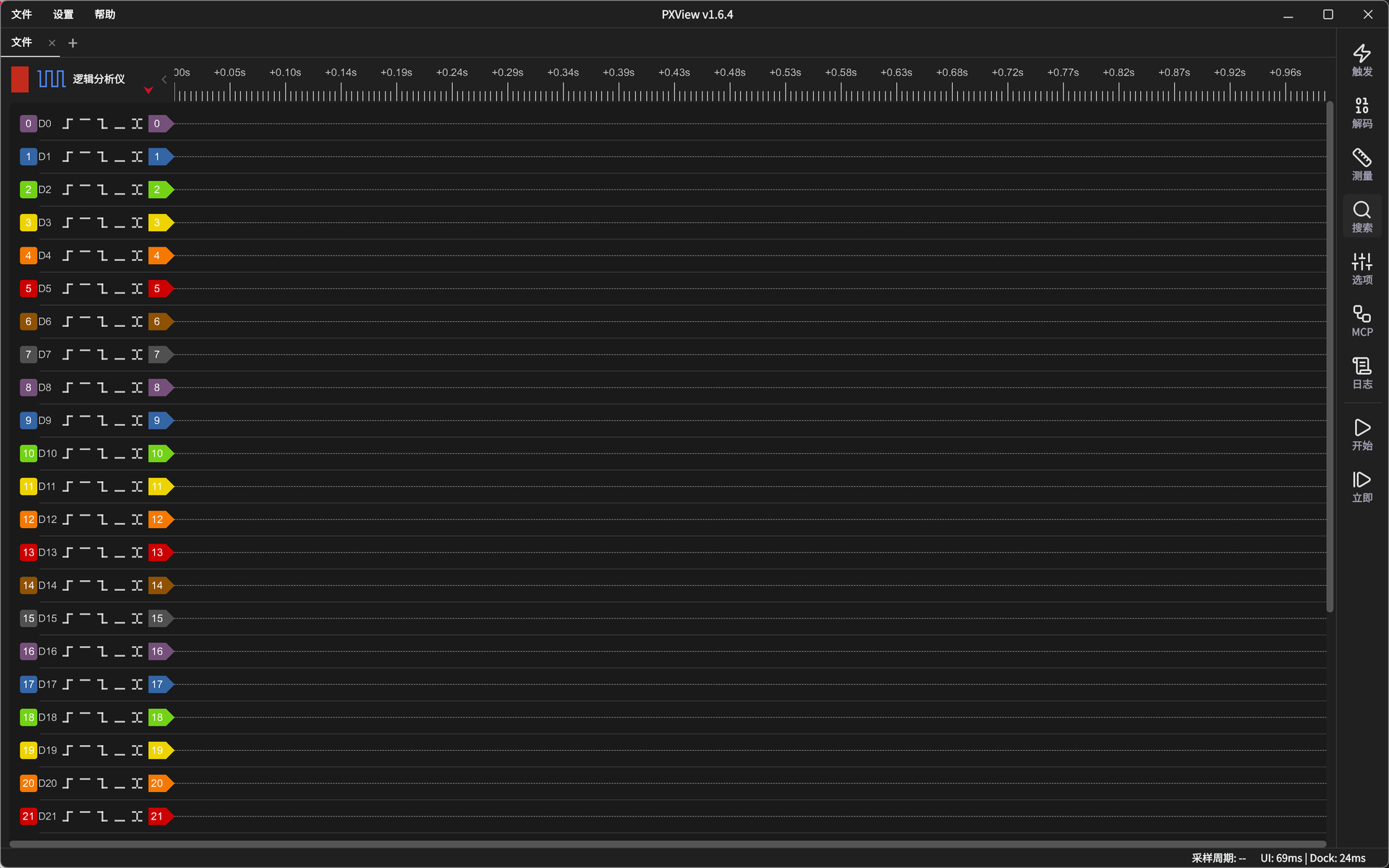

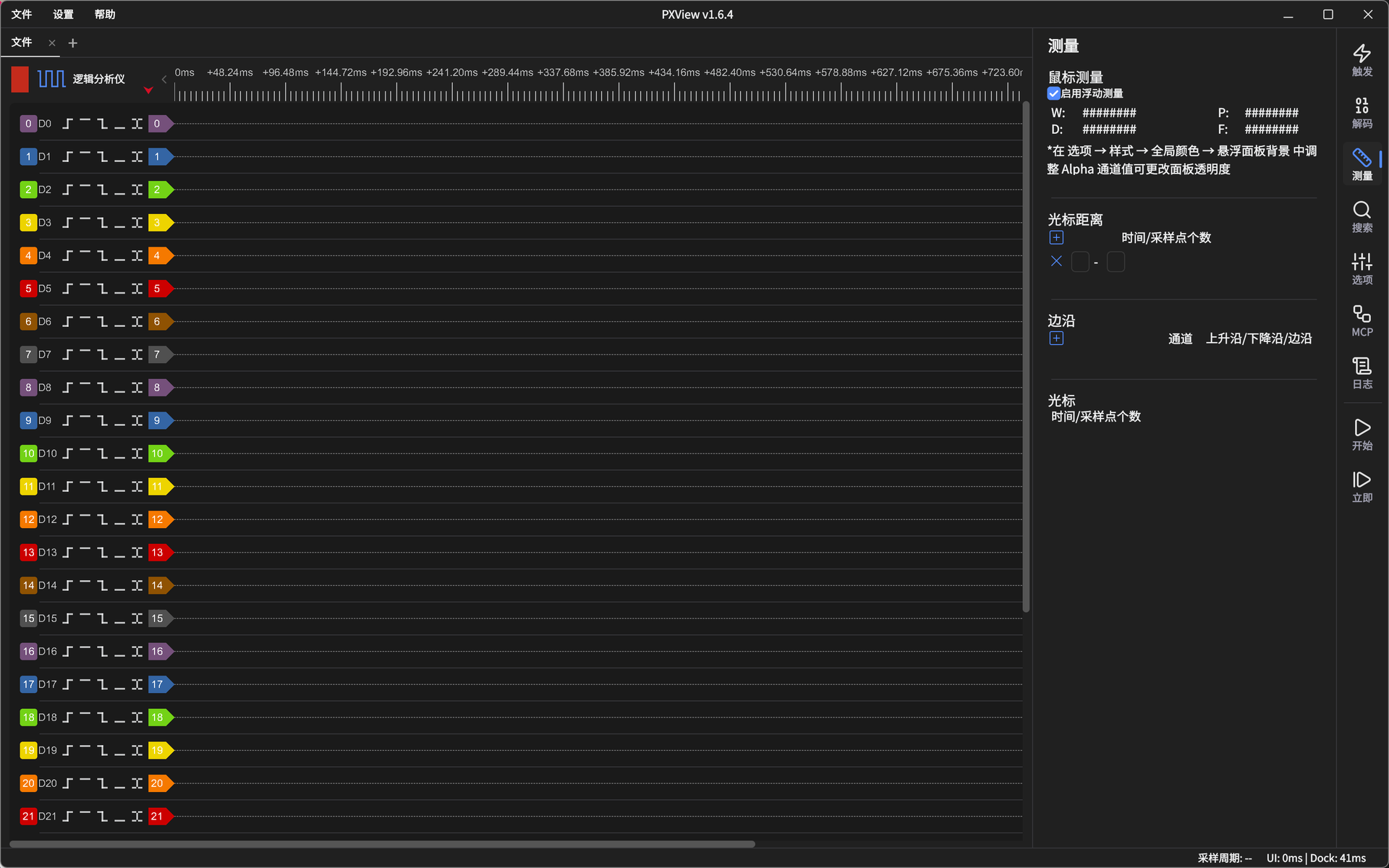

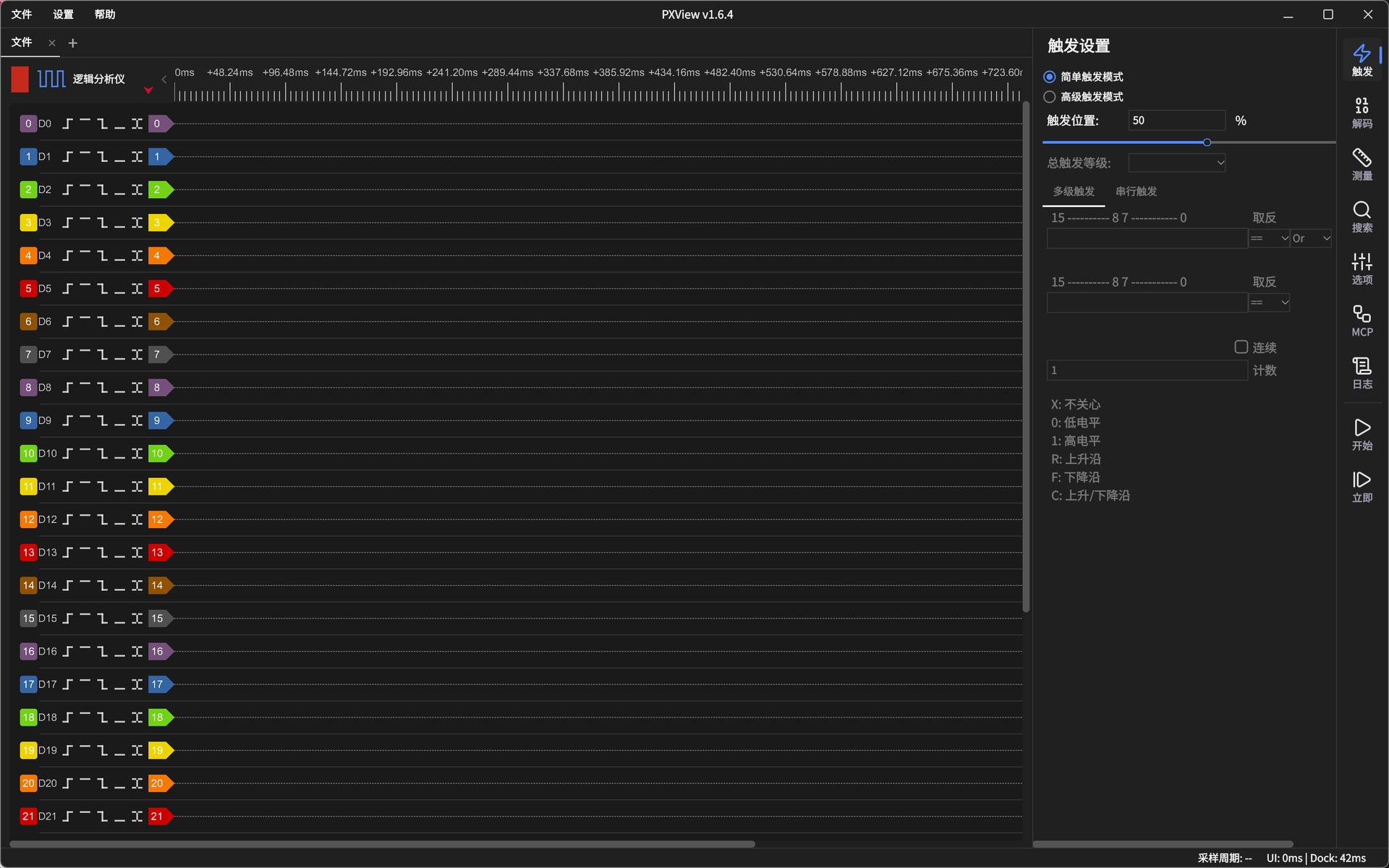

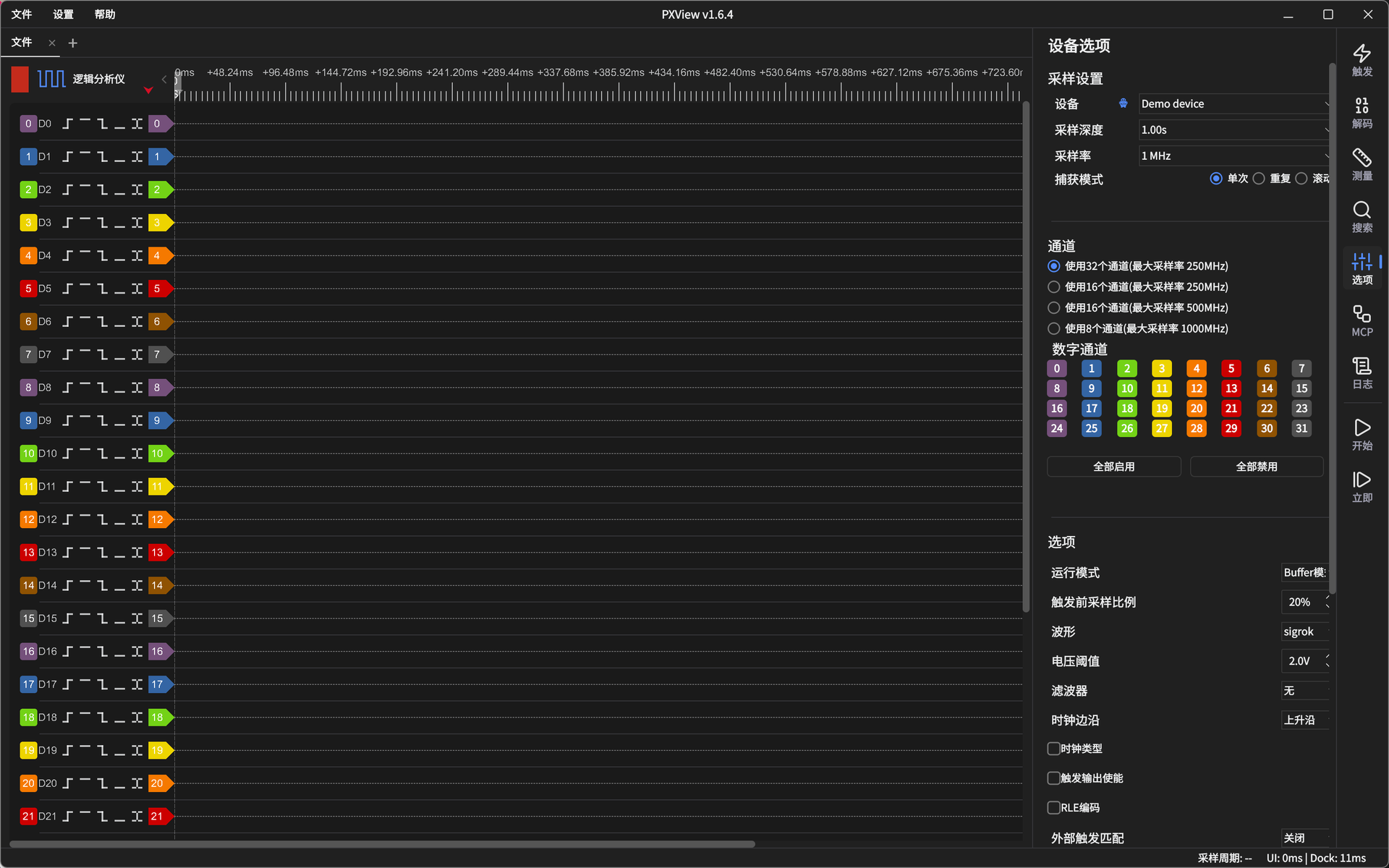

PXView 界面一览 · Demo 设备实机截图

PX-Logic Hardware

四款机型，覆盖 16 到 32 通道。

铝合金外壳、USB 3.0 Type-C 直连、50Pin 高密度通道接口，每 4 个通道伴随 GND 保证信号完整性。

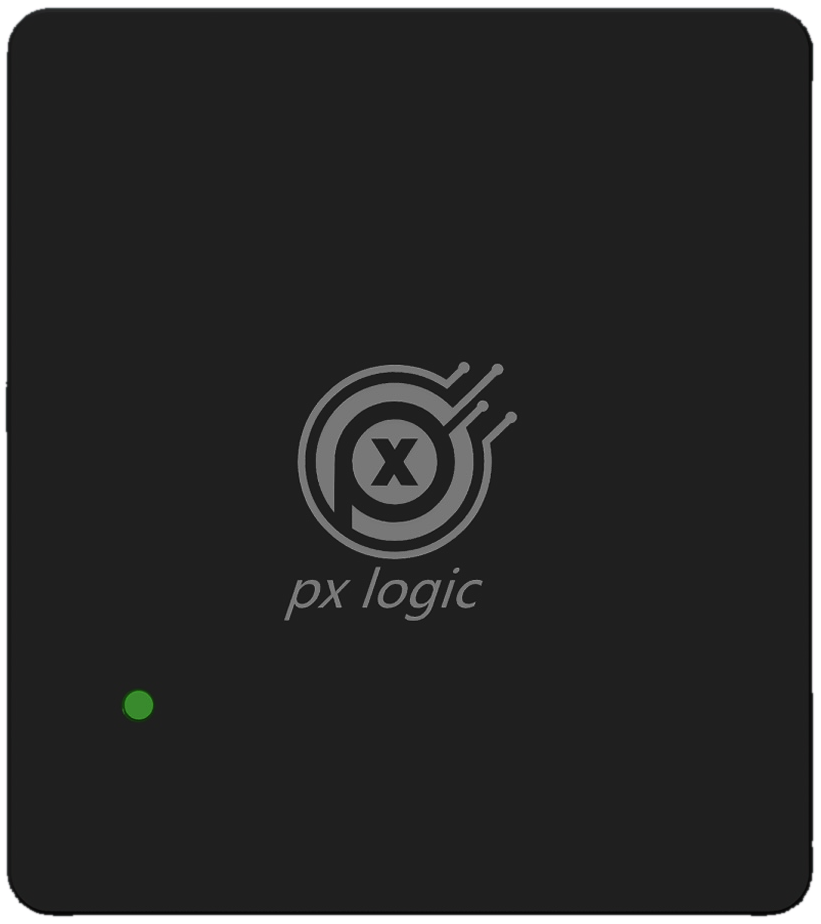

PX-Logic 产品正视图：黑色铝合金外壳，激光镭雕 PXLogic 品牌标识与状态指示灯 — PX-Logic · 黑色铝合金外壳 · 激光镭雕 Logo

通道引脚定义 50Pin · 2.54 mm · 正凌精工 3U 镀金牛角座

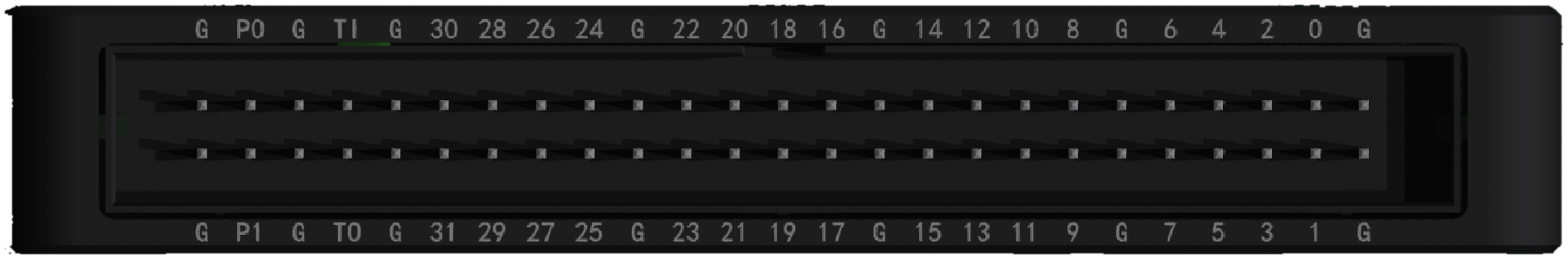

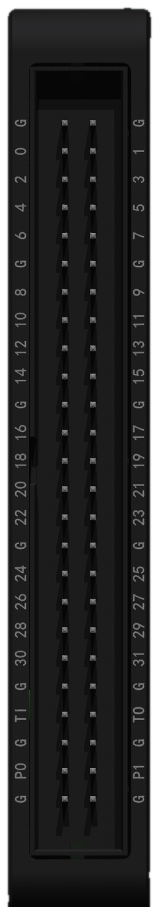

PX-Logic 50Pin 采集接口实物：黑色铝合金外壳，两侧丝印 G/通道号/触发/PWM 编号 — 采集接口实物 · 上排丝印与下方排布图一一对应

上排

G0246G8101214G16182022G24262830GT1GP0G

下排

G1357G9111315G17192123G25272931GT0GP1G

G = GND
数字 = 通道号（偶数上排 / 奇数下排）
T1 = 触发输入 · T0 = 触发输出
P0 / P1 = PWM0 / PWM1 输出

每 4 个通道伴随 1 个 GND 保证信号完整性；触发输入 / 输出支持多机级联同步；PWM 可输出时钟或激励信号。

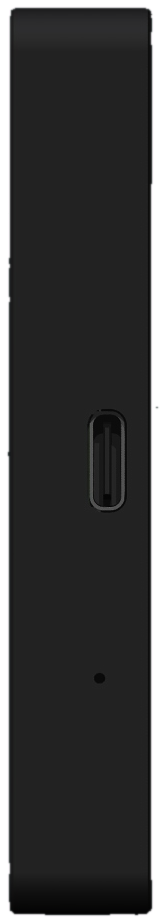

PX-Logic 侧视图：USB Type-C 接口与状态指示灯 — 产品三视图 · 黑色铝合金 · 73 × 73 × 13.1 mm（Proto V2 外壳）· CNC

旗舰

PX-Logic 32

面向高通道数并行总线与多协议联调。

通道32 CH
实时采样1 GHz（Buffer 8ch）
接口USB 3.0 Type-C
存储深度4 Gb / Stream 1024 Gb

高性能

PX-Logic 16 Pro

高采样率 16 通道调试场景首选。

通道16 CH
实时采样1 GHz（Buffer 8ch）
接口USB 3.0 Type-C
存储深度4 Gb / Stream 1024 Gb

主流

PX-Logic 16 Plus

嵌入式协议调试的主力机型。

通道16 CH
实时采样500 MHz（16ch）
接口USB 3.0 Type-C
存储深度2 Gb / Stream 1024 Gb

入门

PX-Logic 16 Base

学生、创客与轻量调试的高性价比之选。

通道16 CH
实时采样250 MHz（16ch）
接口USB 3.0 Type-C
存储深度1 Gb / Stream 1024 Gb

Buffer 模式侧重更高采样率，Stream 模式侧重更长存储深度；最小采集脉宽：32 / 16 Pro 为 2 ns，16 Plus 为 4 ns，16 Base 为 8 ns。

完整参数对比

参数	PX-Logic 32	16 Pro	16 Plus	16 Base
裸机价格	¥799	¥599	¥450	¥350
通道数量	32	16	16	16
USB 接口	USB 3.0 Type-C（支持正反插）· USB 3.0 Gen1 5 Gbps / USB 2.0 480 Mbps
最高采样率（Buffer）	1 GHz（8ch）	1 GHz（8ch）	500 MHz（16ch）	250 MHz（16ch）
最高采样率（Stream）	1 GHz（2ch）	1 GHz（2ch）	500 MHz（4ch）	250 MHz（8ch）
存储深度（Buffer）	4 Gb	4 Gb	2 Gb	1 Gb
存储深度（Stream）	最大 1024 Gb（取决于电脑内存）
最小采集脉宽	2 ns	2 ns	4 ns	8 ns
数据缓存模式	Buffer（采样率更高）/ Stream（存储深度更长）/ Roll 滚动模式（实时监控）
采样精度	一个采样周期
触发类型	内部触发：上升沿 / 高电平 / 下降沿 / 低电平 / 任意沿，最多 32 通道同时设置 · 外部触发：专用硬件 IO 输入，供外部设备同步 · 触发输出：触发信号输出到 IO，供外部设备同步
协议支持	200+ 协议（开放协议解码库，可自定义任何协议）
输入耐压	-40 V ~ +40 V
输入阻抗	200 kΩ / 1 pF
阈值范围	0 ~ 6 V（0.1 V 步进）
波形输出	1 路 PWM
通道接口	2.54 mm 杜邦线接口（50Pin 正凌精工 3U 镀金牛角座）
供电	5 V USB 供电 · 300 mA @ 5 V · 1.5 W
尺寸	80 × 74 × 13.5 mm
工作温度	0 ~ 85 ℃
